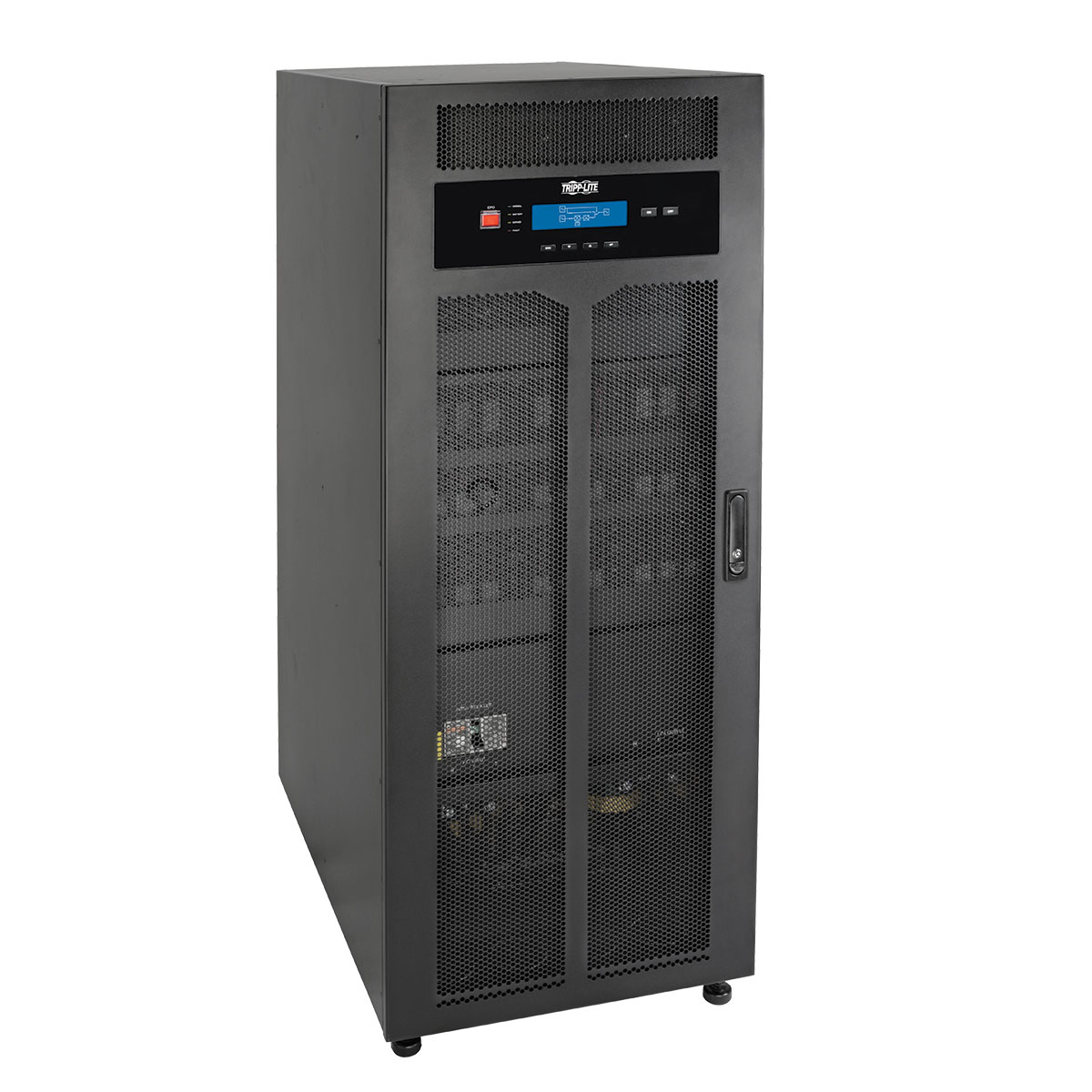

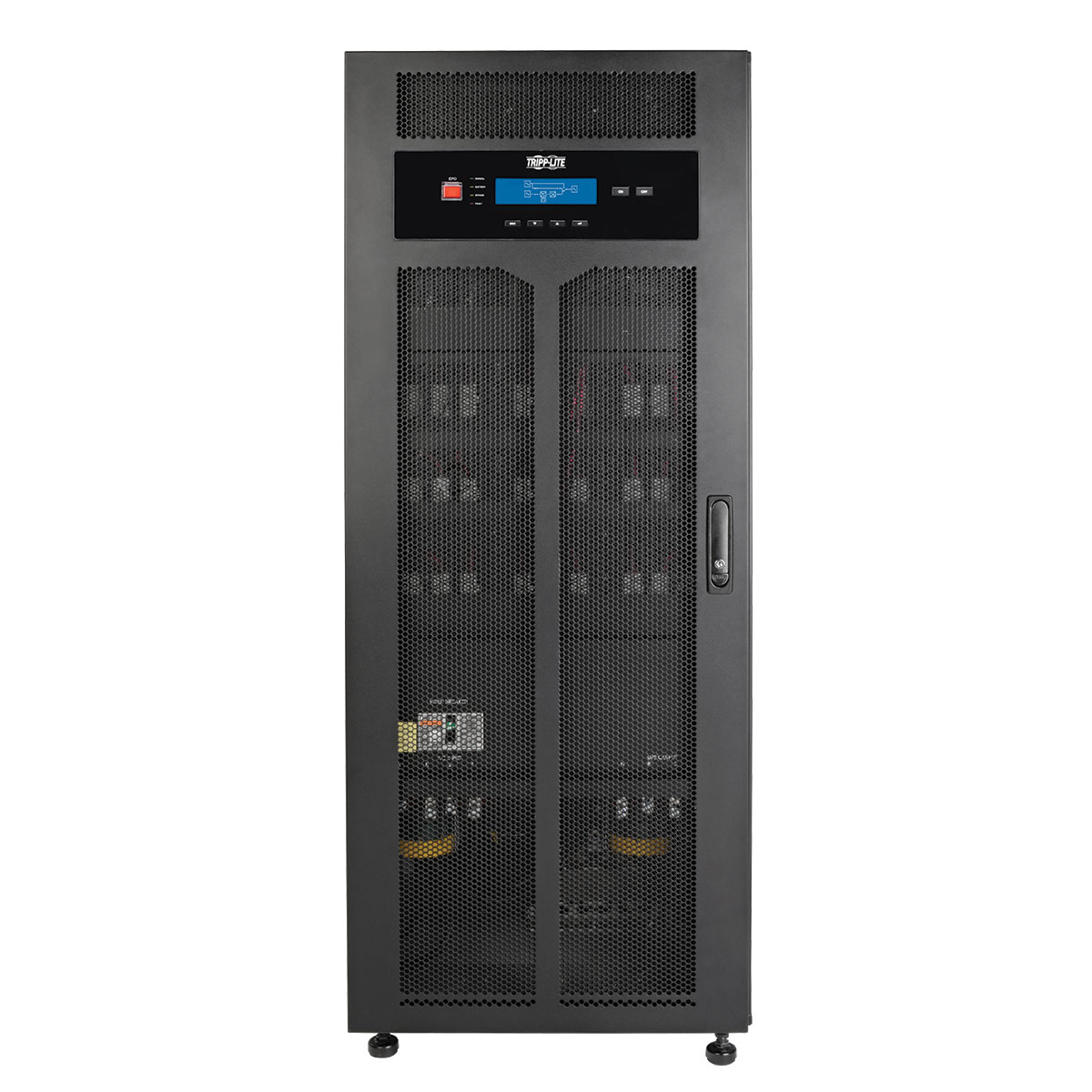

El UPS SmartOnline SUT20K Trifásico En Línea de Doble Conversión de 208V / 120V o 220V / 127V 20kVA 20kW de la Serie SUT proporciona protección completa contra interrupciones y fluctuaciones de energía que puedan contribuir a fallas del equipo y pérdida de datos. Es recomendado para aplicaciones en centro de datos crítico, telecomunicaciones, red de cómputo, industria ligera y financieras.
El diseño Independiente de Voltaje y Frecuencia (VFI) permite operación continua a 50 Hz o 60 Hz. Cero tiempo de transferencia desde el modo en línea al modo de respaldo por batería garantiza que no hay interrupciones a las cargas del equipo conectado. Ofrece una eficiencia de 94% durante el funcionamiento normal y del 98% en modo económico, el SUT20K reduce las pérdidas de energía para una operación con ahorro en costos. La derivación automática mantiene alimentado al equipo conectado, incluso durante sobrecargas y muchas condiciones potenciales de falla del UPS.
La tecnología IGBT en el inversor produce potencia de salida con menos del 2% de Distorsión Armónica Total (THDi) para mantener los equipos conectados a su rendimiento máximo. El factor de cresta 3:1 soporta de manera segura una diversidad de cargas, incluso aquellos con demanda de energía muy fluctuante.

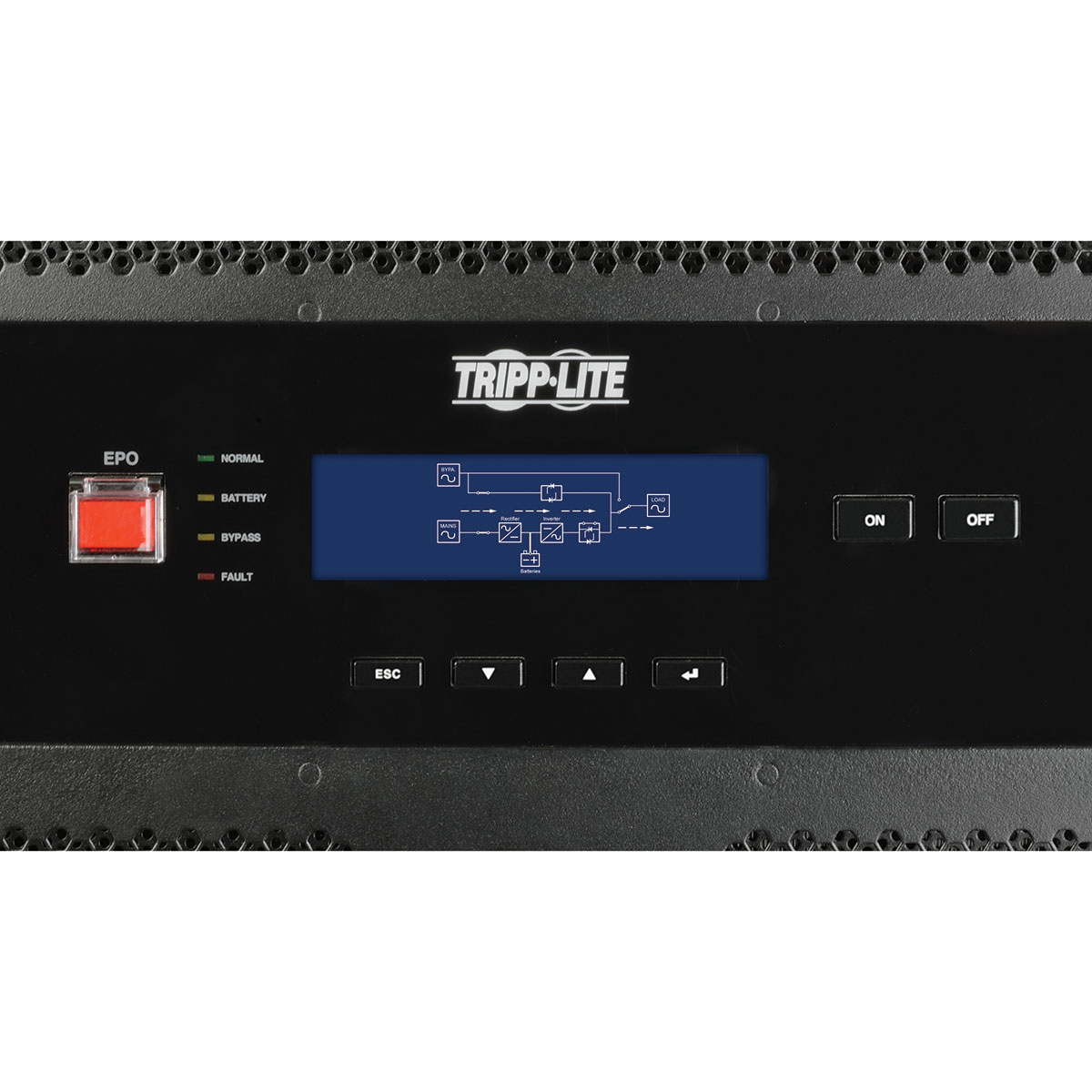

La administración del SUT20K se simplifica mediante la interfaz LCD multi-idioma, que muestra las condiciones críticas de operación y los datos de diagnóstico, como los estados de la batería y carga. Cuatro LEDs indican modos de CA, derivación, respaldo por batería y falla. Una ranura para tarjeta incorporada permite tarjetas opcionales para administración remota de red, como la tarjeta WEBCARDLX, para monitoreo y control integral sobre una red.
Sistema UPS Trifásico VFI 100% en Línea de Doble Conversión● Proporciona salida de CA de onda sinusoidal completamente regulada para aplicaciones críticas de centro de datos, telecomunicaciones, red informática, industria ligera y financieras
● +/-1% de regulación del voltaje de salida en los modos en línea y de batería
● Alto Factor de Potencia de uno (1.0) con capacidad de salida de 20kVA / 20kW ofrece mayor capacidad que los diseños de la competencia con factor de potencia de 0.8 y 0.9
● Permite 208V / 120V o 220V / 127V a 50/60 Hz
● La amplia ventana de voltaje de entrada (125V ~ 253V) minimiza el uso de la batería y prolonga su vida
Confiable Respaldo por Batería con Autonomía Extendida● Las baterías internas respaldan una carga media por 15.4 minutos y una carga plena por 5.2 minutos
● Los módulos de baterías externas opcionales BP288VEBP proporcionan autonomía adicional
● Salida de onda sinusoidal con cero tiempo de transferencia compatible con todo tipo de equipos.
Tecnología IGBT en el Inversor● Genera una potencia de salida con una THD de <2% para mantener los equipos conectados a su rendimiento máximo.
● La baja especificación de entrada <4% de THDi a plena carga y el avanzado rectificador IGBT permite la adecuación del tamaño del generador 1:1, eliminando requerimientos costosos de sobredimensionamiento para generadores, breakers y cables
Capacidad para Conexión en Paralelo● Conecte hasta 4 unidades en configuración en paralelo para obtener una tolerancia a fallas N+1 o capacidad aumentada de potencia hasta 80kVA
Derivación Automática● Mantiene la potencia de salida a los equipos conectados en una variedad de posibles condiciones de falla de UPS
Modo Económico● Aumenta la eficiencia de operación a niveles tan altos como 98% cuando las condiciones de la línea de entrada son favorables
Opciones de Tarjeta de Administración Remota● Compatible con accesorios de tarjeta para UPS de Tripp Lite, como la tarjeta WEBCARDLX, que permiten monitoreo y control integral sobre una red

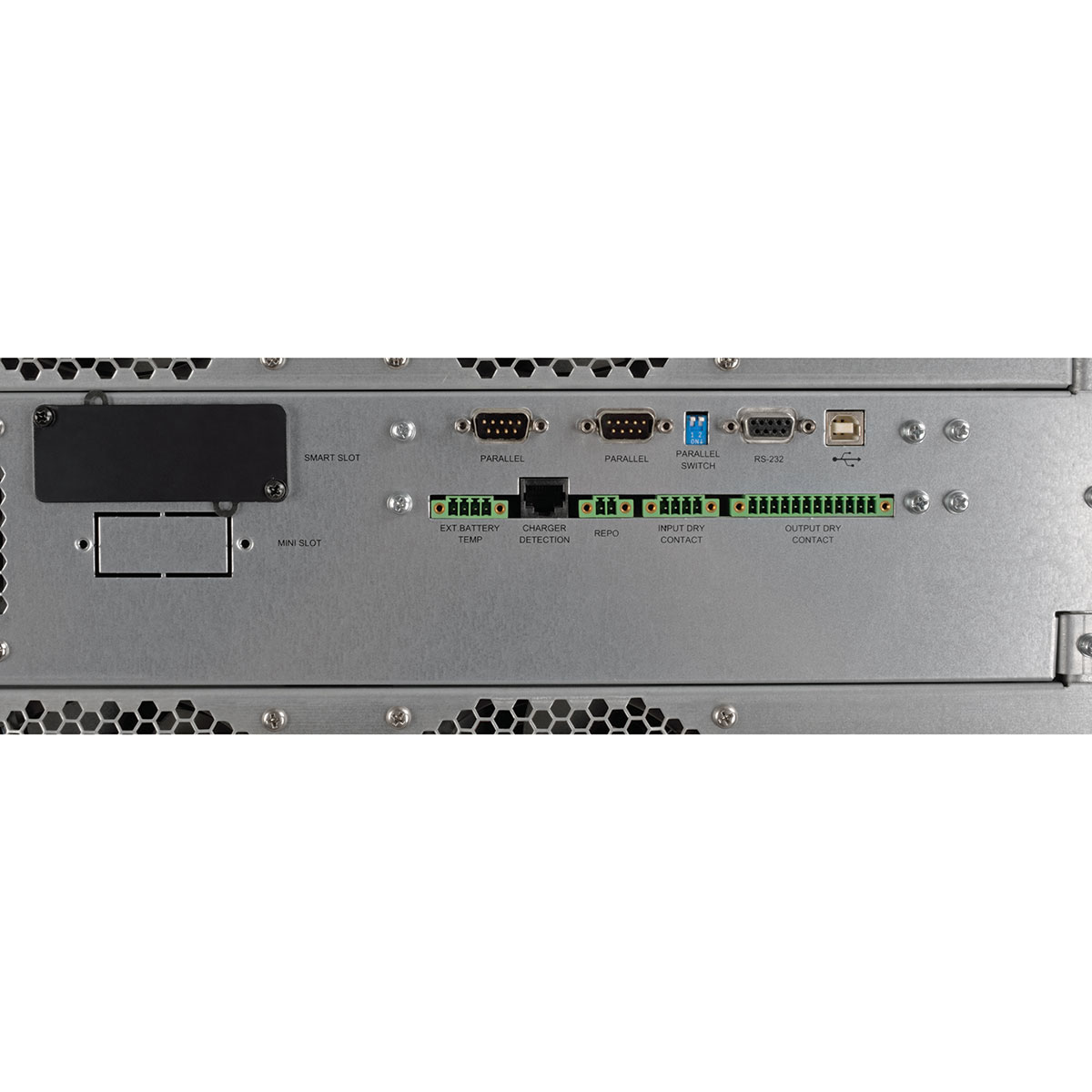

Puertos de Comunicación● El puerto DB9 (RS-232) permite apagar y guardar la información sin supervisión cuando se usa con el software PowerAlert© (descarga gratuita a través de www.tripplite.com/poweralert)
● El puerto EPO permite el apagado de emergencia
Cumplimiento de Estándares● Probado para UL 1778 5th Edition, CSA C22.2 Nº 107.3, NOM, FCC Part 15 Class A (EMC), GB17626-2/IEC 61000-4-2 (Descarga Electrostática) Level 4, GB17626-3 (Campos Electromagnéticos de Radiofrecuencia) Nivel 3, GB17626-4 (Transitorios / Pulsos Eléctricos Rápidos) Nivel 4, GB17626-5/IEC 61000-4-5 (Sobretensiones) Nivel 4 y RoHS
● Topología en línea de doble conversión, operación VFI
● El factor de potencia de uno (1.0) soporta una capacidad de 20kVA / 20kW
● Hasta 98% de eficiencia en la opción de modo económico ahorra energía
● Las baterías internas incluidas con las opciones de módulo de baterías externas
● Conexión en paralelo de hasta 4 unidades para capacidad aumentada o N+1
El Paquete Incluye● SUT20K - UPS SmartOnline Serie SUT Trifásico En Línea de Doble Conversión de 20kVA 20kW
● Cable RS-232 (DB9)
● Manual del Propietario
Incluye / Contiene Baterías
Tripp Lite UPS SmartOnline Serie SUT Trifásico En Línea de Doble Conversión de 208V / 120V, 220V / 127V 20kVA 20kW, Torre, Autonomía Extendida, Opción SNMP. Capacidad de potencia de salida (VA): 20000 VA, Potencia de salida: 20000 W, Voltaje de entrada de operación (min): 120 V. Tipo de serie de interfaz: RS-232. Tipo de batería: BP288VEBP, Tiempo de recarga de la batería: 3.2 h, Tiempo típico de respaldo a media carga: 15.4 min. Factor de forma: Torre, Color del producto: Negro, Pantalla: LCD. Topología UPS: Doble conversión (en línea), Nivel de ruido: 70 Db, Audible alarm modes: Alarma de batería baja, Alarma de sobrecarga
Control de energía
|
| Capacidad de potencia de salida (VA): |
20000 VA |
| Potencia de salida: |
20000 W |
| Voltaje de entrada de operación (min): |
120 V |
| Voltaje de entrada de operación (máx.): |
220 V |
| Voltaje de operación de salida (min): |
120 V |
| Voltaje de operación de salida (máx.): |
220 V |
| Fuente de alimentación, frecuencia de entrada: |
50/60 |
| Índice de aumento de energía: |
9220 J |
| Máxima corriente: |
67.5 A |
| Eficiencia: |
98% |
| Factor de cima: |
3:1 |
| Factor de potencia de entrada: |
0.99 |
| Factor de potencia de salida: |
1 |
Puertos e Interfaces
|
| Interfaz en serie: |
Si |
| Tipo de serie de interfaz: |
RS-232 |
Batería
|
| Tipo de batería: |
BP288VEBP |
| Tiempo de recarga de la batería: |
3.2 h |
| Tiempo típico de respaldo a media carga: |
15.4 min |
| Tiempo típico de respaldo a carga completa: |
5.2 min |
| Arranque en frío: |
Si |
Diseño
|
| Factor de forma: |
Torre |
| Color del producto: |
Negro |
| Pantalla: |
LCD |
| Materiales: |
Acero |
Desempeño
|
| Topología UPS: |
Doble conversión (en línea) |
| Número de fases de entrada: |
3 |
| Número de fases de salida: |
3 |
| Filtro de ruido EMI/RFI: |
Si |
| Nivel de ruido: |
70 Db |
| Indicadores LED: |
Si |
| Alarma(s) audibles: |
Si |
| Modos de alarma audibles: |
Alarma de batería baja, Alarma de sobrecarga |
Condiciones ambientales
|
| Intervalo de temperatura operativa: |
0 - 40 °C |
| Intervalo de temperatura de almacenaje: |
-20 - 40 °C |
| Altitud de funcionamiento: |
0 - 3000 m |
Certificados
|
| Certificación: |
IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5 |
| Acorde RoHS: |
Si |
Peso y dimensiones
|
| Ancho: |
520.7 mm |
| Profundidad: |
800.1 mm |
| Altura: |
1351.3 mm |
| Peso: |
354.3 kg |
| Ancho del paquete: |
764.5 mm |
| Profundidad del paquete: |
1557 mm |
| Altura del paquete: |
1938 mm |
| Peso del paquete: |
483.1 kg |
Contenido del empaque
|
| Cables incluidos: |
De serie |
