Agregue 2 puertos serie RS232 de montaje en riel DIN a cualquier sistema a través de una conexión USB

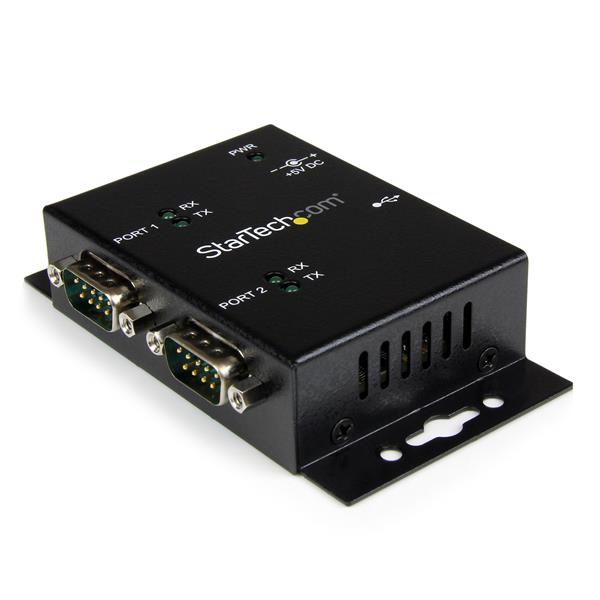

El Concentrador Industrial USB a Serie de 2 Puertos con Clips para Riel DIN, ICUSB2322I permite convertir un puerto USB en dos puertos serie RS232 y de este modo conectar, monitorear y controlar dispositivos seriales.
Con una sólida construcción de metal, resistentes soportes de montaje en pared y clips para Riel DIN (incluidos), este Concentrador USB a Serie ofrece opciones versátiles de montaje, así como una solución robusta tanto para entornos industriales adversos como para simples instalaciones de escritorio.
Asimismo, una vez conectado este adaptador alimentado por USB es capaz de retener los valores asignados al puerto serie COM, permitiendo reasignar los mismos valores automáticamente a los puertos provistos por el adaptador.
Ofrece garantía por 2 años y soporte técnico gratuito de por vida con el respaldo de StarTech.com.
The StarTech.com Advantage
- Soportes integrados para montaje en pared y clips para Riel DIN incluidos para versátiles opciones de montaje
- Robusto chasis de metal para proporcionar mayor durabilidad en entornos adversos
- Simple instalación plug and play con nuestro adaptador Alimentado por USB - no requiere tomacorriente externo
StarTech.com ICUSB2322I. Conector 1: 2 x DB-9, Conector 2: USB 2.0 B, Tipo de género: Macho/hembra. Color del producto: Negro, Certificación: CE, FCC. Circuito integrado: FTDI - FT232RL, Bits de datos: 7, 8, Bits de parada: 1, 2. Ancho: 66 mm, Altura: 24 mm, Longitud: 10.4 cm. Ancho del paquete: 144 mm, Profundidad del paquete: 207 mm, Altura del paquete: 38 mm
Puertos e Interfaces
|
| Conector 1: |

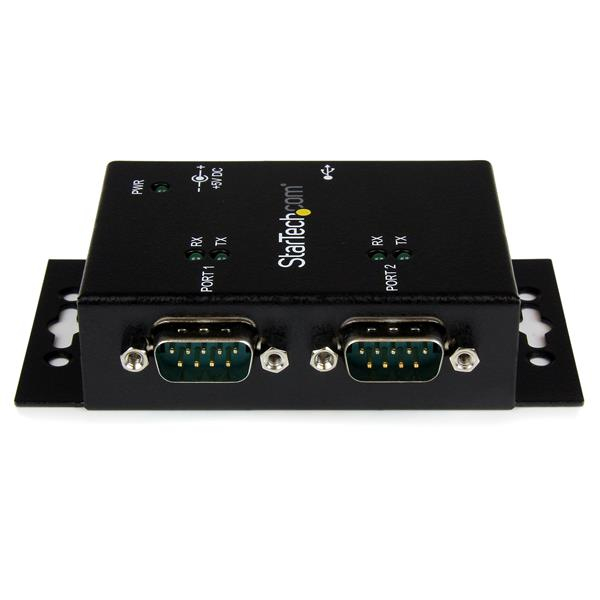

2 x DB-9 |
| Conector 2: |

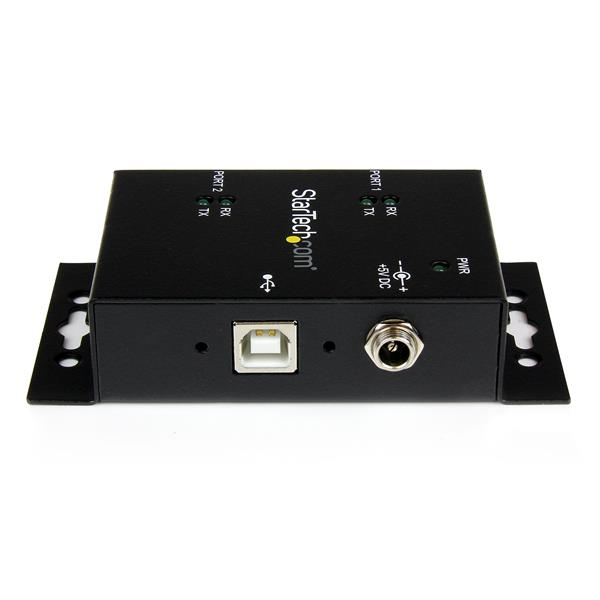

USB 2.0 B |
| Tipo de género: |
Macho/hembra |
Diseño
|
| Color del producto: |
Negro |
| Indicadores LED: |
Si |
| Acorde RoHS: |
Si |
| Certificación: |
CE, FCC |
Desempeño
|
| Circuito integrado: |
FTDI - FT232RL |
| Bits de datos: |
7, 8 |
| Bits de parada: |
1, 2 |
| Velocidad de transmisión: |
921.6 Kbit/s |
| PEPS (Primeras Entradas, Primeras Salidas): |
256 B |
| Sistemas operativos compatibles: |
- Windows CE (4.2, 5.0, 6.0), XP Embedded, 98SE, 2000, XP, Vista, 7, 8, 8.1, 10
- Windows Server 2003, 2008 R2, 2012, 2012 R2, 2016
- Mac OS 10.6 to 10.12
- Linux 2.4.x to 4.4.x LTS |
Condiciones ambientales
|
| Intervalo de temperatura operativa: |
0 - 55 °C |
| Intervalo de temperatura de almacenaje: |
-20 - 85 °C |
| Humedad relativa: |
5 - 95% |
Peso y dimensiones
|
| Ancho: |
66 mm |
| Altura: |
24 mm |
| Longitud: |
10.4 cm |
| Peso: |
162 g |
Empaquetado de datos
|
| Ancho del paquete: |
144 mm |
| Profundidad del paquete: |
207 mm |
| Altura del paquete: |
38 mm |
| Peso del paquete: |
400 g |

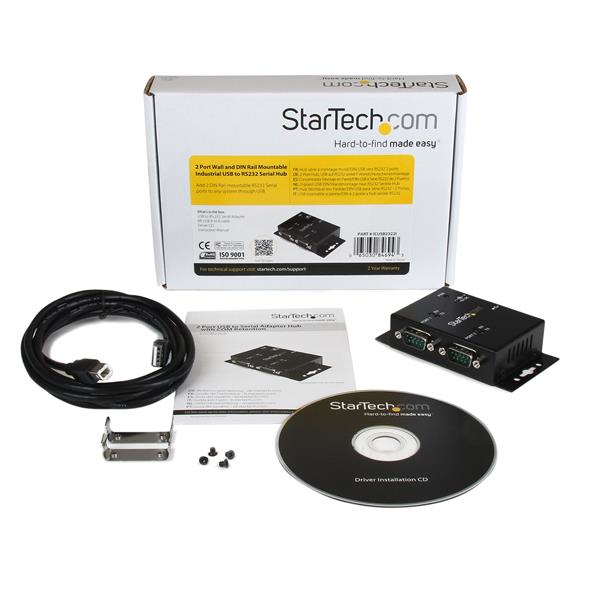

Contenido del empaque
|
| Cantidad: |
1 |
| Cables incluidos: |
USB |
| Manual de usuario: |
Si |
| Controladores incluidos: |
Si |
| Bit de paridad: |
Even, Mark, No, Odd, Espacio |
